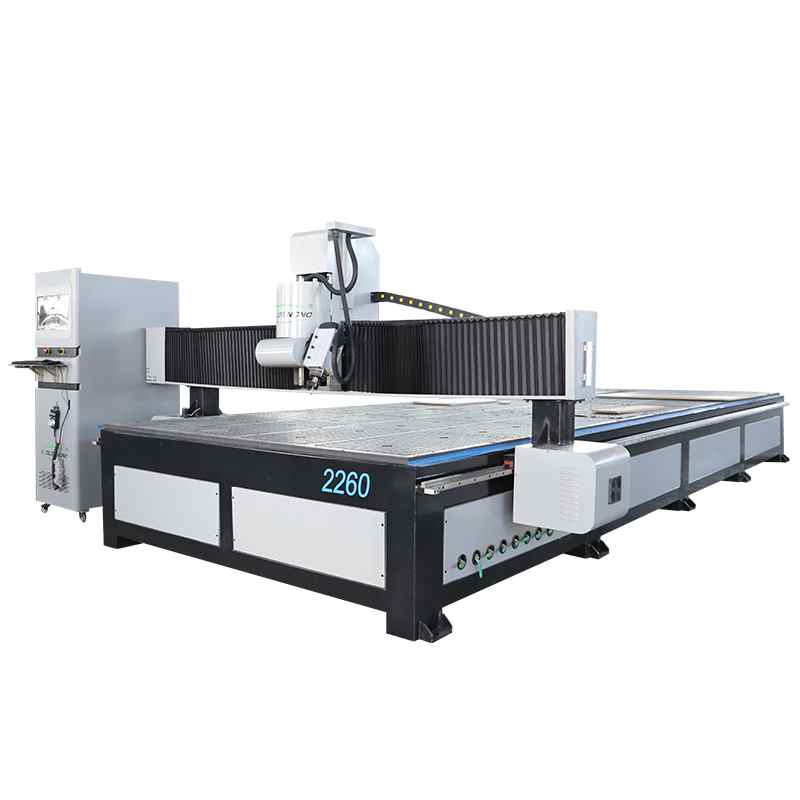

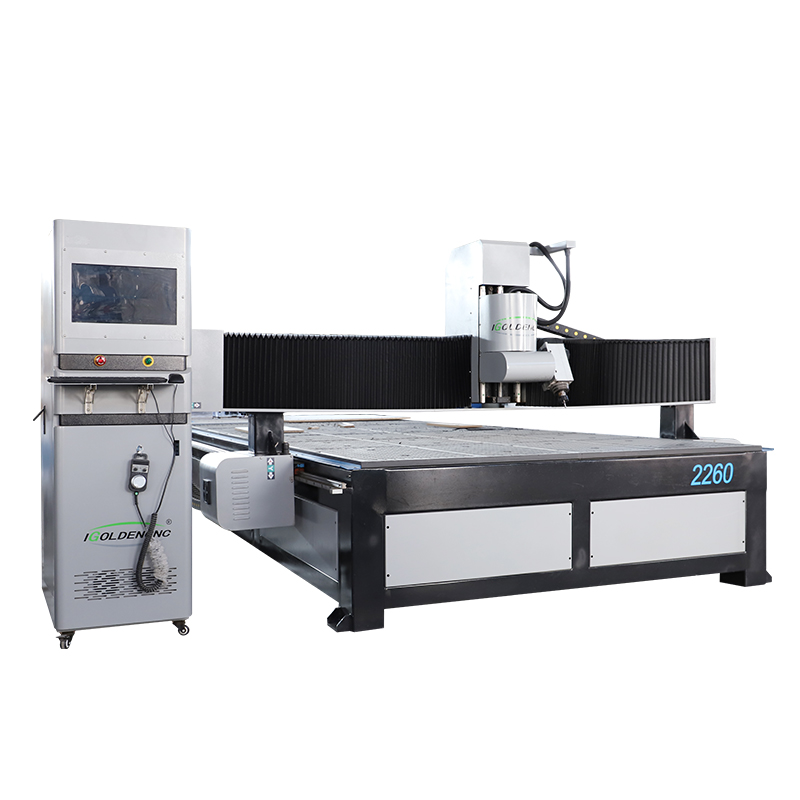

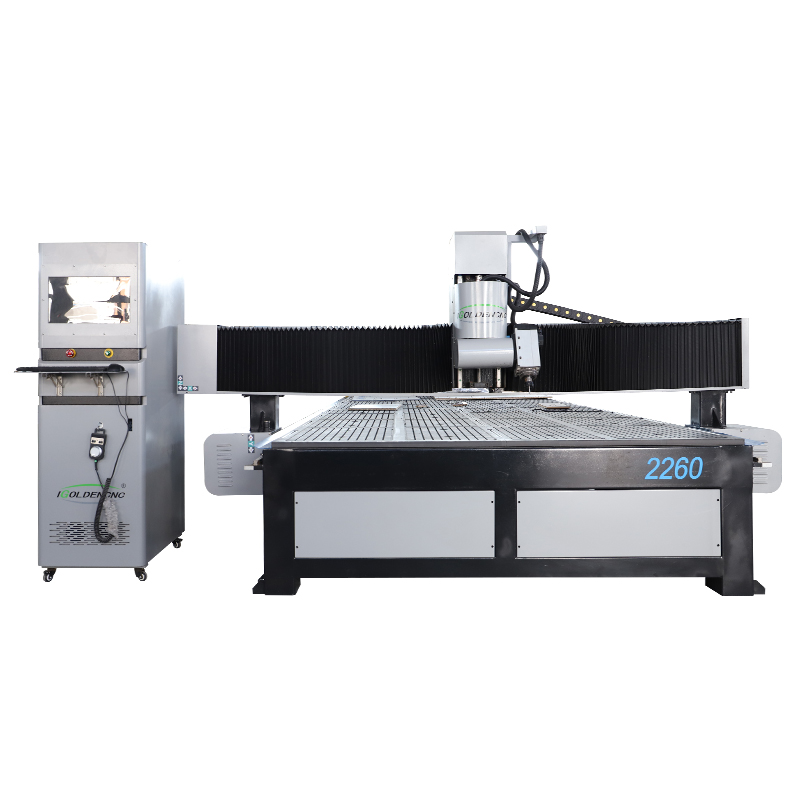

直排自動換刀雕刻機加工中心是一款高端自動換刀雕刻設備，后置直排換刀刀庫，可存放多把刀具（根據自身加工需求定制刀庫容量），換刀速度快，適合多元化復雜產品的加工，功能廣泛：鏤空、鉆孔、切割、雕刻等。廣泛應用于加工實木門裝飾扣線、免漆門、免漆櫥柜門、家具、板式 衛浴櫥柜、音箱，游戲機柜、電腦桌、縫紉機臺、樂器、絕緣體、塑料化工件、PCB、動車內體、保齡球軌道、樓梯、抗倍特板、環氧樹脂、ABS、PP、PE等碳混合物、亞克力、PVC、密度板、人造石、有機玻璃、塑料以及銅鋁等軟金屬板材的鏤銑切割加工。

應用行業

(1)加工實木門裝飾扣線、免漆門、免漆櫥柜門、家具、板式衛浴櫥柜等。

(2)音箱、游戲機柜、電腦桌、縫紉機臺、樂器。

(3)絕緣體、塑料化工件、動車內體、保齡球軌道、樓梯、抗倍板材、環氧樹脂、ABS、PP等碳混合物。

(4)亞克力、PVC、密度板、人造石、有機玻璃、塑料以及銅鋁等軟金屬板材的鏤銑加工。

1、機器行程：2200mm *6000mm

2、X 軸行程：2200mm  重復定位精度±0.03

3、Y 軸行程：6000mm  主軸轉速18000轉

4、Z 軸行程：200mm    空程速度350000mm/min

實際加工0- 20000mm/min

5、文件格式：G 代碼

6、工作臺結構:A 級特殊專用真空吸附臺面 （可吸可夾）

7、工作電壓：380V/50HZ

8、床身：重型穩定床身,數控龍門銑 CNC 一次成型加工，結構穩定，精度保證，時效回火，不易變形

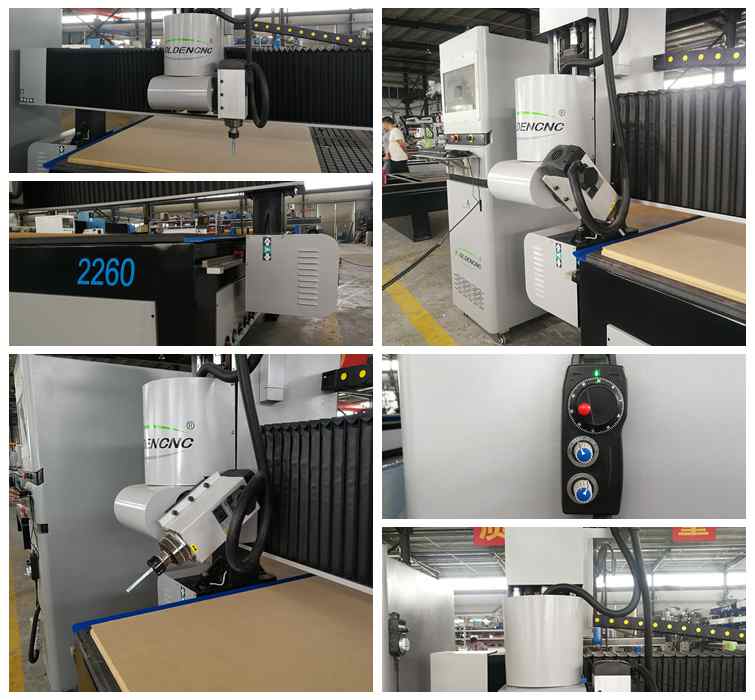

9、主軸：韓琦6KW風冷新款主軸（增壓新款，足功率，四個軸承），主軸Y軸（前后）搖擺；

10、驅動系統：東陵1.5KW大扭矩伺服電機驅動+Z 軸抱閘

11、減速機：日本新寶減速機(Z 軸采用的聯軸器一律為高精度膜片聯軸器）

12、控制系統：臺灣寶元四軸面板一體機+無線手輪

13、齒條：臺灣高精度合金硬齒面斜齒條+合金硬齒軸

14、導軌：三軸臺灣上銀方軌或是臺灣 PEK 方軌+防塵法蘭防塵滑塊

15、絲杠：臺灣 TBI3210 高精度耐磨絲杠

16、電氣元件：主要電氣元件法國施耐德、日本歐姆龍；正泰匹配使用（低壓電器）

17、變頻器：軍工級福陵變頻器

18、電纜線：外商獨資企業江蘇捷迅或是上海易初高柔屏蔽數控機床專用電纜

19、工件固定方式：真空吸附

20、機柜：獨立大電腦機柜

22、吸塵系統：浮動式吸塵+中央集塵結構（大吸力氣控）

23、連接件：傳動件采用 12.9 級高強度螺絲固定

24、潤滑系統：電動機油泵微電腦集中潤滑控制，定時定量打油

25、精度保證：各軸鋼性固定，精度件加裝定位銷

26、隨機配置：自動注油系統、自動對刀儀、刀具、工具箱等

27、應用軟件：兼容軟件文泰，TYP3，精雕等

數控雕刻機是一種多功能數控機床，與普通數控機床類似，數控雕刻機通過數控編程根據加工程序代碼控制雕刻機的運動，實現銑削過程的自動化。 數控雕刻是一種通過計算機數控自動控制機械的加工方法。滿足金屬零件的形狀和精度要求。傳統的加工設備和制造方法難以滿足，數控雕刻機可以有效解決結構復雜、精度高、小批量多變金屬零件等問題。 數控雕刻機廣泛應用于金屬零件制造、金屬模具制造和2D/3D金屬銑削。在生產中，CNC金屬加工所產生的價值遠遠大于金屬本身的價值。在金屬零件制造過程中，使用數控雕刻機不僅可以保證金屬加工的精度，還便于金屬零件的高效、便捷的設計和加工。因此，數控銑削在金屬加工中占有重要地位。

數控雕刻機的特點和優勢

1.臺灣SST方軌精度高，磨損小，可保持高精度。適合高速運動，大大降低機器所需的驅動馬力。更重要的是，它可以同時承受從左到右，從上到下的載荷。

2. Leadshine步進電機和驅動器在工作時不會丟步，保證了電機的位置精度。

3、數控雕刻機采用8mm鋼機焊接床身，并通過數百次特殊振動測試，確保機床在長期工作中不會變形。通過強化焊接技術，提供穩定性好、壽命長、精度高的數控雕刻機。

4、6KW水冷主軸，冷卻效果好，幾乎無噪音，使用壽命長。

5、DSP控制系統無需連接PC，操作簡單易學，特別適合數控雕刻機初學者。

6、軟件：兼容Type3、Artcam、Castmate、Ucancam等CAD/CAM設計軟件。

7. 旋轉四軸裝置專為3D雕刻而設計。

自動換刀雕刻機的應用

(1)加工實木門裝飾扣線、免漆門、免漆櫥柜門、家具、板式衛浴櫥柜等。

(2)音箱、游戲機柜、電腦桌、縫紉機臺、樂器。

(3)絕緣體、塑料化工件、動車內體、保齡球軌道、樓梯、抗倍板材、環氧樹脂、ABS、PP等碳混合物。

(4)亞克力、PVC、密度板、人造石、有機玻璃、塑料以及銅鋁等軟金屬板材的鏤銑加工。
